Android共享元素动画原理解析

发表于 更新于 分类于 本文字数： 31k 阅读时长 ≈ 28 分钟

Andriod 5.0及之后开始支持Activity之间的共享元素动画，共享元素即启动Activity的时候，Activity A中的控件能够通过动画的方式流畅的过渡到Activity B中对应的控件。
之前在项目中用到了共享元素动画，遇到了一些坑，碍于不了解底层原理&时间紧迫，实现的效果并不完美。最近得空带着一些疑惑阅读了一波源码，本文将带着这些问题来一步步解析源码，下图为实现效果。


PS:本文源码基于android-28

使用共享元素动画

使用共享元素动画很简单，只需要三步

  1. 通过给两个Activity设定Window.FEATURE_CONTENT_TRANSITIONS来启用transition api
  2. 给两个Activity对应的控件加上transitionName属性，且对应控件的transitionName应该保持一致
  3. 使用public void startActivity(Intent intent, @Nullable Bundle options)方法启动Activity
1
2
3
4
startActivity(Intent(this, TargetActivity::class.java), createTransitionBundle())
private fun createTransitionBundle(): Bundle? {
    return ActivityOptionsCompat.makeSceneTransitionAnimation(this, Pair(avatar, "avatar"), Pair(bg, "bg"), Pair(user_name, "user_name")).toBundle()
}

ActivityOptionsCompat.makeSceneTransitionAnimation方法接受类型为Pair<View,String>的可变长数组，对应参与共享元素动画的View和transitionName，该方法可以支持多个共享元素。

通过以上方式就已经可以简单的实现共享元素动画，但是如果被启动的Activity中对应的View因为某些原因(等待网络请求等)不能立即展示，而是需要等待一段时间才能显示，那么在View没有显示的时候做共享元素动画显然是不合理的，所以Android提供了两个方法让我们可以延迟动画的开始时机

1
2
3
4
// 延迟enter动画
supportPostponeEnterTransition()
// 开始执行enter动画
supportStartPostponedEnterTransition()

我们可以在被启动的Activity的onCreate方法中调用supportPostponeEnterTransition()来延迟动画的执行，并在我们认为时机到了的时候(View被正常绘制后)调用supportStartPostponedEnterTransition()来开始执行共享元素动画。

共享元素动画大致流程

本节大致介绍一下从startActivity到动画执行完毕的过程中发生了什么事情，以便对共享元素动画有一个大致的认识，这样更加有利于理解后续的源码解析。

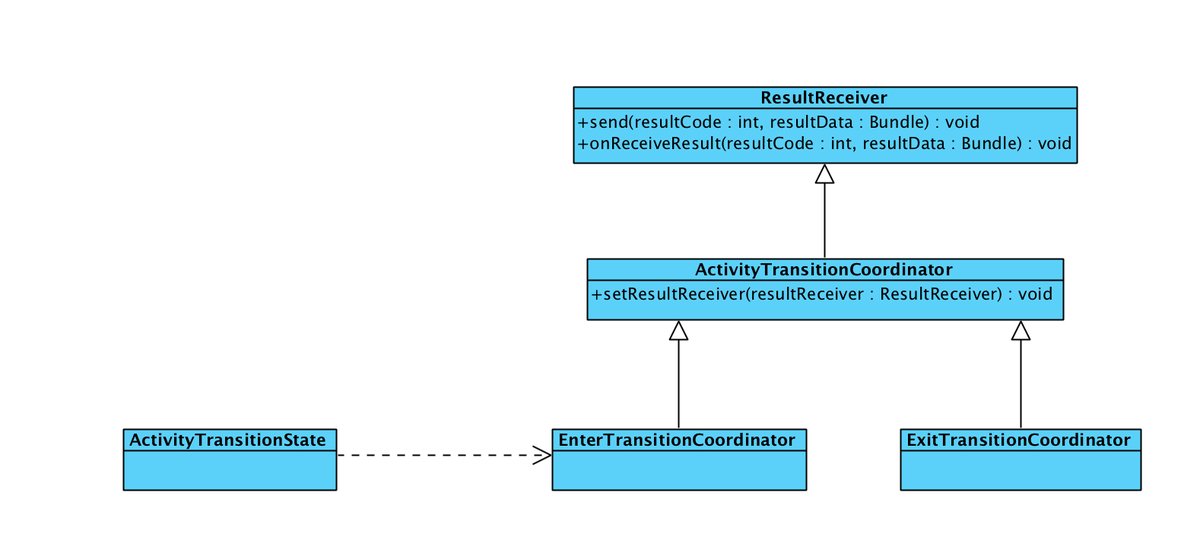

首先引入五个类，这五个类承担共享元素动画的大部分逻辑。

  • ResultReceiver：ResultReceiver是一个用来接收其他进程回调结果的通用接口。要使用它，需要创建一个子类并且实现onReceiveResult(int, android.os.Bundle)方法，在其他线程（进程）中可以通过send(int, android.os.Bundle)方法发送数据，底层实现是对Binder的简单封装
  • ActivityTransitionCoordinator：继承自ResultReceiver，是ExitTransitionCoordinator 和 EnterTransitionCoordinator的基类,负责管理Activity的动画和Activity之间的通信
  • EnterTransitionCoordinator：继承自ActivityTransitionCoordinator，负责启动Activity时的enter动画
  • ExitTransitionCoordinator：继承自ActivityTransitionCoordinator，负责启动Activity时的exit动画
  • ActivityTransitionState：与Activity交互，作为Activity与ActivityTransitionCoordinator间的沟通桥梁

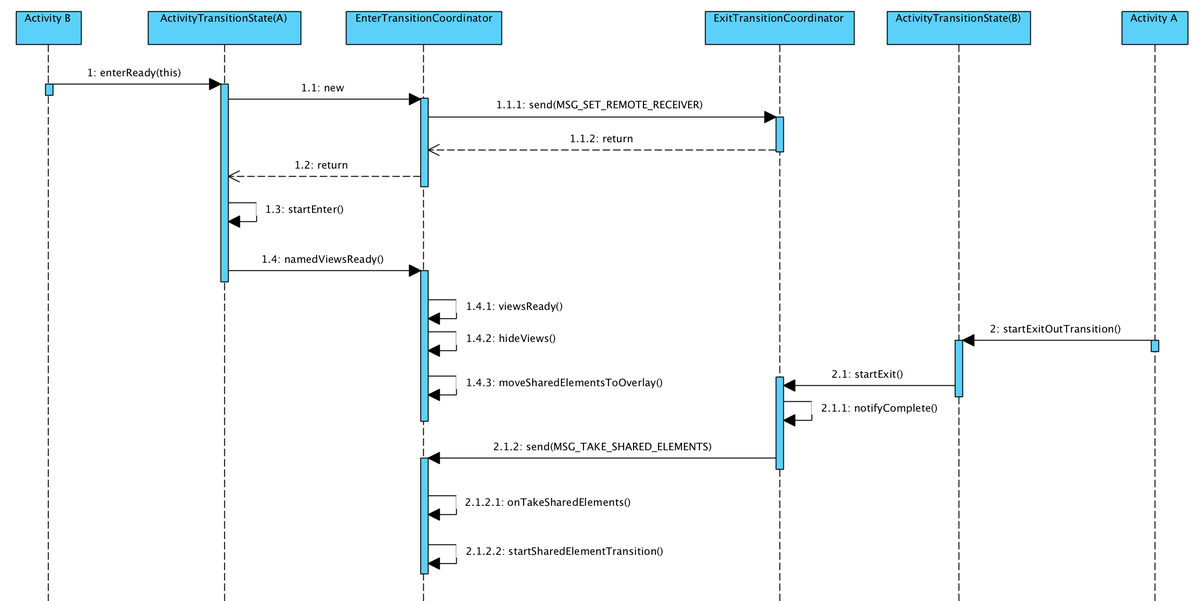

一次典型的startActivity动画流程如下所示:

  1. ExitTransitionCoordinator在ActivityOptions#makeSceneTransitionAnimation方法中被创建，并将它传入options中返回
  2. Activity#startActivity最终调用到cancelInputsAndStartExitTransition()触发ExitTransitionCoordinator#startExit()，隐藏其余的View同时将SharedViews移动到顶层
  3. Activity B启动，通过ActivityTransitionState#enterReady来创建EnterTransitionCoordiantor，同时调用它的startEnter()做一些准备操作
    • MSG_SET_REMOTE_RECEIVER被发送给ExitTransitionCoordinator来设置相互的引用
    • 将Window设置为透明
    • Window的background设置为alpha=0
    • 将不参与SharedTransition的View和SharedViews设置为alpha=0
    • 将SharedViews移动到顶层
  4. ExitTransitionCoordinator的exit动画结束后发送MSG_TAKE_SHARED_ELEMENTS给EnterTransitionCoordinator，EnterTransitionCoordinator开始动画
    • SharedViews设置为alpha=1
    • SharedView的位置和大小被设置为启动Activity对应Views的原始状态
    • 开始共享元素动画
    • 发送MSG_HIDE_SHARED_ELEMENTS给ExitTransitionCoordinator通知启动Activity隐藏对应的SharedViews
  5. ExitTransitionCoordinator同时发送MSG_EXIT_TRANSITION_COMPLETE给EnterTransitionCoordinator，通知它可以开始EnterTransition动画(不是SharedEnterTransitino)
  6. 动画结束后Activity A回调onStop()触发被隐藏的Views恢复显示

Activity A的Shared Views是怎么传递给Activity B的

其实传递View这种说法并不准确，准确来说是将View的相关参数传递给Activity B，使得Activity B可以根据这些参数来构造出和Activity A上一样的View。
首先ExitTransitionCoordinator会在构造方法中调用父类的viewsReady(mapSharedElements(accepted, mapped))方法来收集当前Activity参与共享元素动画的所有View，并赋值给mSharedElements和mSharedElementNames，分别表示共享元素View和对应Name的集合，同时获取当前Activity中所有可见性为Visible的View并赋值给mTransitionViews

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
// ExitTransitionCoordinator.java
protected ArrayMap<String, View> mapSharedElements(ArrayList<String> accepted,
        ArrayList<View> localViews) {
    ...
    if (decorView != null) {
        // 遍历child获得所有transitionName不为空且Visible的View
        decorView.findNamedViews(sharedElements);
    }
    ...
    return sharedElements;
}

protected void viewsReady(ArrayMap<String, View> sharedElements) {
    sharedElements.retainAll(mAllSharedElementNames);
    if (mListener != null) {
        mListener.onMapSharedElements(mAllSharedElementNames, sharedElements);
    }
    // 将mSharedElements和mSharedElementNames赋值
    setSharedElements(sharedElements);
    ...
    if (decorView != null) {
        // 获取所有Visibile的View到mTransitioningViews中
        decorView.captureTransitioningViews(mTransitioningViews);
    }
    mTransitioningViews.removeAll(mSharedElements);
    ...
}

随后ExitTransitionCoordinator会在ExitTransition执行完毕后会触发captureSharedElementState()来构造共享元素的相关参数，返回一个Bundle赋值给mSharedElementBundle，然后调用notifyComplete()将mSharedElementBundle发送给Activity B的EnterTransitionCoordinator通知可以开始动画

1
2
3
4
5
6
protected void notifyComplete() {
    ...
    // resultReceiver就是Activity B的EnterTransitionCoordinator
    resultReceiver.send(MSG_TAKE_SHARED_ELEMENTS, sharedElementBundle);
    ...
}

我们着重查看captureSharedElementState()方法的实现

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
// ExitTransitionCoordinator.java
protected Bundle captureSharedElementState() {
    Bundle bundle = new Bundle();
    RectF tempBounds = new RectF();
    Matrix tempMatrix = new Matrix();
    for (int i = 0; i < mSharedElements.size(); i++) {
        View sharedElement = mSharedElements.get(i);
        String name = mSharedElementNames.get(i);
        captureSharedElementState(sharedElement, name, bundle, tempMatrix, tempBounds);
    }
    return bundle;
}

protected void captureSharedElementState(View view, String name, Bundle transitionArgs,
        Matrix tempMatrix, RectF tempBounds) {
    Bundle sharedElementBundle = new Bundle();
    tempMatrix.reset();
    view.transformMatrixToGlobal(tempMatrix);
    tempBounds.set(0, 0, view.getWidth(), view.getHeight());
    tempMatrix.mapRect(tempBounds);

    sharedElementBundle.putFloat(KEY_SCREEN_LEFT, tempBounds.left);
    sharedElementBundle.putFloat(KEY_SCREEN_RIGHT, tempBounds.right);
    sharedElementBundle.putFloat(KEY_SCREEN_TOP, tempBounds.top);
    sharedElementBundle.putFloat(KEY_SCREEN_BOTTOM, tempBounds.bottom);
    sharedElementBundle.putFloat(KEY_TRANSLATION_Z, view.getTranslationZ());
    sharedElementBundle.putFloat(KEY_ELEVATION, view.getElevation());
    // 忽略对ImageView的特殊处理
    ...
    transitionArgs.putBundle(name, sharedElementBundle);
}

主要是遍历mSharedElements和mSharedElementNames通过captureSharedElementState(View, String, Bundle, Matrix, RectF)来更新每一个共享元素的State到Bundle中。最关键的就是将left、top、right、bottom参数放入bundle中传递给Activity B，然而这里的参数并不是通过View#getLeft()等方法拿到的，而是通过一些运算得到的

1
2
3
4
tempMatrix.reset();
view.transformMatrixToGlobal(tempMatrix);
tempBounds.set(0, 0, view.getWidth(), view.getHeight());
tempMatrix.mapRect(tempBounds);
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
// View.java
public void transformMatrixToGlobal(Matrix m) {
    final ViewParent parent = mParent;
    if (parent instanceof View) {
        final View vp = (View) parent;
        vp.transformMatrixToGlobal(m);
        m.preTranslate(-vp.mScrollX, -vp.mScrollY);
    } else if (parent instanceof ViewRootImpl) {
        final ViewRootImpl vr = (ViewRootImpl) parent;
        vr.transformMatrixToGlobal(m);
        m.preTranslate(0, -vr.mCurScrollY);
    }

    m.preTranslate(mLeft, mTop);

    // 这里将m前乘view.getMatrix是为了避免本身自带的Matrix造成的误差
    if (!hasIdentityMatrix()) {
        m.preConcat(getMatrix());
    }
}

// ViewRootImpl.java
void transformMatrixToGlobal(Matrix m) {
    m.preTranslate(mAttachInfo.mWindowLeft, mAttachInfo.mWindowTop);
}

我们查看View#transformMatrixToGlobal()方法可以看出内部是向上遍历调用Parent的transformMatrixToGlobal方法直到ViewRootImpl，然后将由Parent处理后的Matrix做preTranslate(mLeft, mTop)操作，而ViewRootImpl#transformMatrixToGlobal方法也是对Metrix做preTranslate，距离是当前Window在屏幕上的left/top，所以一般来说该方法返回的是所有Parent的preTranslate(mLeft, mTop)叠加结果，返回的Matrix为

$$ \left\{ \begin{matrix} 1 & 0 & leftOnScreen \\ 0 & 1 & topOnScreen \\ 0 & 0 & 1 \\ \end{matrix} \right\} $$

其中leftOnScreen和topOnScreen就是该View距离屏幕的左边/上边的距离。
但是真实情况返回Matrix的不一定是这样，因为View自身的Matrix可能并不是一个单位矩阵(设置过scale/rotation等)，所以在拿到处理过的matrix后还需要做一次变换

1
2
3
if (!hasIdentityMatrix()) {
    m.preConcat(getMatrix());
}

将这样处理后的Matrix作用于rect = [0, 0, view.getWidth(), view.getHeight()]的矩形就能够得到视觉上该View在屏幕上的坐标。

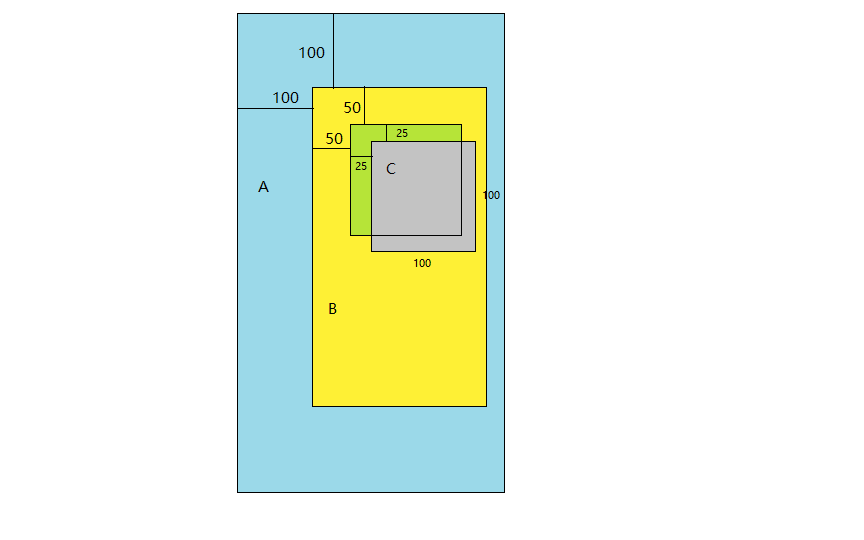

我们举个例子来说明这个方法，假设图中A代表屏幕，B为一个ViewGroup，左上角在A中的坐标为(100, 100)，C长宽均为100，是B的child view，左上角在B中的坐标是(50, 50)，同时C设置了transaltion，x、y均偏移25也就是图中灰色的区域(绿色区域为C的真实位置)。C的transformMatrixToGlobal方法中首先获取到Parent也就是B的Matrix，得到的是x、y偏移100的矩阵

$$ B= \left\{ \begin{matrix} 1 & 0 & 100 \\ 0 & 1 & 100 \\ 0 & 0 & 1 \\ \end{matrix} \right\} $$

随后将矩阵B偏移C在Parent中的left/top

$$ C= \left\{ \begin{matrix} 1 & 0 & 100 \\ 0 & 1 & 100 \\ 0 & 0 & 1 \\ \end{matrix} \right\} * \left\{ \begin{matrix} 1 & 0 & 50 \\ 0 & 1 & 50 \\ 0 & 0 & 1 \\ \end{matrix} \right\} = \left\{ \begin{matrix} 1 & 0 & 150 \\ 0 & 1 & 150 \\ 0 & 0 & 1 \\ \end{matrix} \right\} $$

因为C本身设置了translation，所以自身有一个非单位矩阵，将C乘以该矩阵得到最终的矩阵C2

$$ C2= \left\{ \begin{matrix} 1 & 0 & 150 \\ 0 & 1 & 150 \\ 0 & 0 & 1 \\ \end{matrix} \right\} * \left\{ \begin{matrix} 1 & 0 & 25 \\ 0 & 1 & 25 \\ 0 & 0 & 1 \\ \end{matrix} \right\} = \left\{ \begin{matrix} 1 & 0 & 175 \\ 0 & 1 & 175 \\ 0 & 0 & 1 \\ \end{matrix} \right\} $$

可以看出该矩阵的作用就是将坐标在x、y方向上移动175的距离，将该矩阵作用于长宽与C一样的矩形(0, 0, 100, 100)得到的就是我们看到的灰色区域，所以该方法最后得到的就是我们所能看到的View在屏幕上的坐标(而不是真正的坐标)。

看到这里大家一定有一个疑问，为什么不直接用getLocationOnScreen方法？其实这两种方法是有差别的。一方面getLocationOnScreen只能获得该View左上角在屏幕中的坐标而无法获得View右下角在屏幕中的坐标，另一方面如果View或者View的Parent设置了rotation，那么就会导致getLocationOnScreen方法获取不准确，因为getLocationOnScreen方法内部实现是针对点来做矩阵变换的，这样就会导致带有rotation的矩阵将左上角的点(0, 0)进行旋转，进而导致结果不准确。而transformMatrixToGlobal方法直接返回作用的Matrix，我们将该Matrix作用在矩形上，就可以获取准确的坐标。
总结：Activity A传递给Activity B的是视觉上Shared Views在屏幕中的坐标。

Activity B的是怎么处理Activity A传递的Bundle并实现动画

上文提到ExitTransitionCoordiantor的exit动画结束后会发送MSG_TAKE_SHARED_ELEMENTS给被启动Activity的EnterTransitionCoordinator通知它可以开始动画，在EnterTransitionCoordinator中将执行startSharedElementTransition方法

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
// EnterTransitionCoordinator.java
@Override
protected void onReceiveResult(int resultCode, Bundle resultData) {
    switch (resultCode) {
        case MSG_TAKE_SHARED_ELEMENTS:
            if (!mIsCanceled) {
                mSharedElementsBundle = resultData;
                onTakeSharedElements();
            }
            break;
        ...
    }
}

private void onTakeSharedElements() {
    if (!mIsReadyForTransition || mSharedElementsBundle == null) {
        return;
    }
    final Bundle sharedElementState = mSharedElementsBundle;
    mSharedElementsBundle = null;
    OnSharedElementsReadyListener listener = new OnSharedElementsReadyListener() {
        @Override
        public void onSharedElementsReady() {
            final View decorView = getDecor();
            if (decorView != null) {
                OneShotPreDrawListener.add(decorView, false, () -> {
                    startTransition(() -> {
                            // 将Activity A传递过来的带有View参数的bundle传递，并开始动画
                            startSharedElementTransition(sharedElementState);
                    });
                });
                decorView.invalidate();
            }
        }
    };
    if (mListener == null) {
        listener.onSharedElementsReady();
    } else {
        mListener.onSharedElementsArrived(mSharedElementNames, mSharedElements, listener);
    }
}

我们着重关注startSharedElementTransition方法

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
// EnterTransitionCoordinator.java
private void startSharedElementTransition(Bundle sharedElementState) {
    ...
    // Now start shared element transition
    ArrayList<View> sharedElementSnapshots = createSnapshots(sharedElementState,
            mSharedElementNames);
    showViews(mSharedElements, true);
    scheduleSetSharedElementEnd(sharedElementSnapshots);
    // 将Activity B上的Shared Views设置为Activity A上的初始状态，并返回在Activity B中的原始状态
    ArrayList<SharedElementOriginalState> originalImageViewState =
            setSharedElementState(sharedElementState, sharedElementSnapshots);
    requestLayoutForSharedElements();
    ...
    setGhostVisibility(View.INVISIBLE);
    scheduleGhostVisibilityChange(View.INVISIBLE);
    pauseInput();
    // 开始动画
    Transition transition = beginTransition(decorView, startEnterTransition,
            startSharedElementTransition);
    scheduleGhostVisibilityChange(View.VISIBLE);
    setGhostVisibility(View.VISIBLE);
    ...
    // 将Views设置为原始状态，触发Transition 捕获起始状态&创建/执行动画
    setOriginalSharedElementState(mSharedElements, originalImageViewState);
    ...
}

调整Shared Views为Activity A上的初始状态

从上面的代码可以看到首先调用了setSharedElementState方法，该方法将Shared Views通过传递来的bundle调整为初始状态，返回的originalImageViewState是Shared Views在Activity B中的原始状态，也就是动画的结束状态，用于后续的恢复。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
// EnterTransitionCoordinator.java
protected ArrayList<SharedElementOriginalState> setSharedElementState(
        Bundle sharedElementState, final ArrayList<View> snapshots) {
    ArrayList<SharedElementOriginalState> originalImageState =
            new ArrayList<SharedElementOriginalState>();
    if (sharedElementState != null) {
        Matrix tempMatrix = new Matrix();
        RectF tempRect = new RectF();
        final int numSharedElements = mSharedElements.size();
        for (int i = 0; i < numSharedElements; i++) {
            View sharedElement = mSharedElements.get(i);
            String name = mSharedElementNames.get(i);
            SharedElementOriginalState originalState = getOldSharedElementState(sharedElement,
                    name, sharedElementState);
            originalImageState.add(originalState);
            setSharedElementState(sharedElement, name, sharedElementState,
                    tempMatrix, tempRect, null);
        }
    }
    if (mListener != null) {
        mListener.onSharedElementStart(mSharedElementNames, mSharedElements, snapshots);
    }
    return originalImageState;
}

方法内部其实就是遍历所有的Shared View，针对每个View先获取oldState保存，然后设置为动画初始状态。在getOldSharedElementState内部只是简单的保存了left/top等信息，我们着重看一下将View设置为初始状态的实现

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
// EnterTransitionCoordinator.java
private void setSharedElementState(View view, String name, Bundle transitionArgs,
        Matrix tempMatrix, RectF tempRect, int[] decorLoc) {
    // 这里省略针对ImageView的特殊处理
    ...
    float left = sharedElementBundle.getFloat(KEY_SCREEN_LEFT);
    float top = sharedElementBundle.getFloat(KEY_SCREEN_TOP);
    float right = sharedElementBundle.getFloat(KEY_SCREEN_RIGHT);
    float bottom = sharedElementBundle.getFloat(KEY_SCREEN_BOTTOM);

    if (decorLoc != null) {
        left -= decorLoc[0];
        top -= decorLoc[1];
        right -= decorLoc[0];
        bottom -= decorLoc[1];
    } else {
        // Find the location in the view's parent
        getSharedElementParentMatrix(view, tempMatrix);
        tempRect.set(left, top, right, bottom);
        tempMatrix.mapRect(tempRect);

        float leftInParent = tempRect.left;
        float topInParent = tempRect.top;

        // Find the size of the view
        view.getInverseMatrix().mapRect(tempRect);
        float width = tempRect.width();
        float height = tempRect.height();

        // Now determine the offset due to view transform:
        view.setLeft(0);
        view.setTop(0);
        view.setRight(Math.round(width));
        view.setBottom(Math.round(height));
        tempRect.set(0, 0, width, height);
        view.getMatrix().mapRect(tempRect);

        left = leftInParent - tempRect.left;
        top = topInParent - tempRect.top;
        right = left + width;
        bottom = top + height;
    }

    int x = Math.round(left);
    int y = Math.round(top);
    int width = Math.round(right) - x;
    int height = Math.round(bottom) - y;
    int widthSpec = View.MeasureSpec.makeMeasureSpec(width, View.MeasureSpec.EXACTLY);
    int heightSpec = View.MeasureSpec.makeMeasureSpec(height, View.MeasureSpec.EXACTLY);
    view.measure(widthSpec, heightSpec);

    view.layout(x, y, x + width, y + height);
}

这里又涉及到一些矩阵知识了，首先是拿到Activity A传过来的View的left/top/right/bottom参数(在屏幕上的)，这里我们是不能直接设置给Activity B的View，因为Activity B的View依赖于它的Parent，所以我们首先将屏幕上的坐标转换为在Parent中的坐标，通过getSharedElementParentMatrix(view, tempMatrix)来拿到转换的Matrix对tempRect进行转换，我们看看getSharedElementParentMatrix的实现

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
// EnterTransitionCoordinator.java
private void getSharedElementParentMatrix(View view, Matrix matrix) {
    final int index = mSharedElementParentMatrices == null ? -1
            : mSharedElements.indexOf(view);
    if (index < 0) {
        matrix.reset();
        ViewParent viewParent = view.getParent();
        if (viewParent instanceof ViewGroup) {
            // Find the location in the view's parent
            ViewGroup parent = (ViewGroup) viewParent;
            parent.transformMatrixToLocal(matrix);
            matrix.postTranslate(parent.getScrollX(), parent.getScrollY());
        }
    } else {
        // The indices of mSharedElementParentMatrices matches the
        // mSharedElement matrices.
        Matrix parentMatrix = mSharedElementParentMatrices.get(index);
        matrix.set(parentMatrix);
    }
}

通过调用Parent的transformMatrixToLocal方法来获得转换矩阵，这和之前提到的transformMatrixToGlobal方法实现非常相似，这里说结论，transformMatrixToLocal返回的Matrix和transformMatrixToGlobal相反，一般返回的Matrix如下所示(除去View自身Matrix的影响的话)

$$ \left\{ \begin{matrix} 1 & 0 & -leftOnScreen \\ 0 & 1 & -topOnScreen \\ 0 & 0 & 1 \\ \end{matrix} \right\} $$

其中leftOnScreen和topOnScreen就是该Parent距离屏幕的左/上的距离。经过此Matrix转换后tempRect的坐标就是我们所期望的View在Parent中的坐标了，但是仍然不能直接设置给View！如果假设View本身设置过Scale=2，那么当将计算后的坐标设置给View时会在正常大小上再作用一个Scale=2，显示的效果就是预期的两倍，所以我们还需要以下操作：

  1. 计算我们需要设置的真正width/height：通过拿到View的逆矩阵应用到tempRect上可以得到我们实际需要设置的width/height
  2. 计算真正的left/top：之前我们已经计算出视觉上我们的View在Parent中的left和top，但是因为View自身的Matrix影响，我们需要计算出该矩阵应用于矩形后会导致矩形的left/top相比原来偏移多少，然后在设置left/top的时候减去这个偏差

调整Shared Views为最终状态

共享元素动画使用的是Transition框架，我们只要调整View的状态，就可以自动捕获初始状态/结束状态来生成动画，所以后面要做的就是将SharedViews调整成最初的状态(也就是在Activity B中的最终状态)。从上面的startSharedElementTransition实现来看，首先调用beginTransition方法，内部调用了TransitionManager.beginDelayedTransition(decorView, transition)来开始动画，随后调用setOriginalSharedElementState(mSharedElements, originalImageViewState)来将Shared Views设置为最终状态，我们来看下这个方法的实现

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
// EnterTransitionCoordinator.java
protected static void setOriginalSharedElementState(ArrayList<View> sharedElements,
        ArrayList<SharedElementOriginalState> originalState) {
    for (int i = 0; i < originalState.size(); i++) {
        View view = sharedElements.get(i);
        SharedElementOriginalState state = originalState.get(i);
        // 忽略对ImageView的特殊处理
        ...
        view.setElevation(state.mElevation);
        view.setTranslationZ(state.mTranslationZ);
        int widthSpec = View.MeasureSpec.makeMeasureSpec(state.mMeasuredWidth,
                View.MeasureSpec.EXACTLY);
        int heightSpec = View.MeasureSpec.makeMeasureSpec(state.mMeasuredHeight,
                View.MeasureSpec.EXACTLY);
        view.measure(widthSpec, heightSpec);
        view.layout(state.mLeft, state.mTop, state.mRight, state.mBottom);
    }
}

originState就是之前调用setSharedElementState返回的原始状态，我们就是通过这个state来恢复View的状态的，实现就只是简单的measure、layout。

参与动画的元素是怎么能够保证不被遮挡的

看到这里其实可以知道一点，参与动画的元素都是Activity B上的View，从A过渡过来的效果不过是将B上的View进行转换而已，但是B上的View都是依赖于它的Parent，而动画的初始状态的位置又不能保证在该Parent的可视区域内，按照正常流程，Shared Views很大概率是会在动画过程中移动到不可见区域导致View不可见，所以我们需要将Shared Views移动到屏幕顶层，也就是ViewGroupOverlay层。

GhostView

我们直接使用ViewGroupOverlay会有一个问题，ViewGroupOverlay#add(View v)方法会将view从原有的Parent中remove，再添加到ViewGroupOverlay中，可是我们并不希望改变View原有的层级结构，毕竟动画结束后所有View需要恢复原样，所以Android提供了GhostView对ViewOverlay进行了封装，通过调用GhostViet#addGhost方法来将View添加到ViewOverlay层，且能够保持原来的View不变。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
// GhostView.java
@Override
protected void onDraw(Canvas canvas) {
    if (canvas instanceof DisplayListCanvas) {
        DisplayListCanvas dlCanvas = (DisplayListCanvas) canvas;
        mView.mRecreateDisplayList = true;
        RenderNode renderNode = mView.updateDisplayListIfDirty();
        if (renderNode.isValid()) {
            dlCanvas.insertReorderBarrier(); // enable shadow for this rendernode
            dlCanvas.drawRenderNode(renderNode);
            dlCanvas.insertInorderBarrier(); // re-disable reordering/shadows
        }
    }
}

其实GhostView添加到ViewOverlay的并不是原来的View，而是自己创建的FrameLayout，然后在绘制的时候获取View的renderNode来对自己的canvas进行绘制，达到视觉上和View一摸一样的目的，并且每次View有改变都会通知到GhostView来绘制

使用GhostView后如何保证添加到ViewGroupOverlay的元素与不添加之前层级保持一致

我们使用GhostView的时候是将各个View加到Overlay上，但是GhostView是怎么保证View在视觉上的顺序和View在正常布局中的顺序一致的呢？我们发现GhostView#add方法中这么两行代码

1
2
int firstGhost = moveGhostViewsToTop(overlay.mOverlayViewGroup, tempViews);
insertIntoOverlay(overlay.mOverlayViewGroup, parent, ghostView, tempViews, firstGhost);

由于获得的ViewOverlay中可能存在其他地方加进来的View，所以首先通moveGhostViewsToTop方法遍历其中所有的View，然后将所有GhostView重新add到ViewOverlay中保证GhostView覆盖在最上层。随后就是真正的add操作了，insertIntoOverlay内部其实是通过二分法来找到View插入的index，判断依据是View是否会被绘制在被比较View的上方，通过isOnTop方法来判断

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
// GhostView.java

// 通过两个View的Paren队列来判断前者是否在后者上方
private static boolean isOnTop(ArrayList<View> viewParents, ArrayList<View> comparedWith) {
    if (viewParents.isEmpty() || comparedWith.isEmpty() ||
            viewParents.get(0) != comparedWith.get(0)) {
        // Not the same decorView -- arbitrary ordering
        return true;
    }
    int depth = Math.min(viewParents.size(), comparedWith.size());
    for (int i = 1; i < depth; i++) {
        View viewParent = viewParents.get(i);
        View comparedWithParent = comparedWith.get(i);

        if (viewParent != comparedWithParent) {
            // i - 1 is the same parent, but these are different children.
            // 走到这说明两者在同一个View的层级下，那么根据在Parent中的顺序来判断
            return isOnTop(viewParent, comparedWithParent);
        }
    }

    // 走到这说明两者截取长度为depth的Parent队列一摸一样，
    // 说明真实队列较长的View是另一个View的Child(或者是另一个View同级的View的child)，也就说明在屏幕上更加靠前
    // one of these is the parent of the other
    boolean isComparedWithTheParent = (comparedWith.size() == depth);
    return isComparedWithTheParent;
}

具体实现是将两个View的Parent队列(包括本身)做比较，首先将较长队列截取为长度和较短队列一致，然后遍历比较，会出现以下两种情况

  • 截取后的两个队列一摸一样：那么较长的队列的View必然是另一队列View的child，自然比parent更加靠上
  • 截取后的两个队列在某一节点开始不一样：那么只要判断这两个节点的层级就可以了，通过调用isOnTop(View, View)来判断
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
private static boolean isOnTop(View view, View comparedWith) {
    ViewGroup parent = (ViewGroup) view.getParent();

    final int childrenCount = parent.getChildCount();
    final ArrayList<View> preorderedList = parent.buildOrderedChildList();
    final boolean customOrder = preorderedList == null
            && parent.isChildrenDrawingOrderEnabled();

    // This default value shouldn't be used because both view and comparedWith
    // should be in the list. If there is an error, then just return an arbitrary
    // view is on top.
    boolean isOnTop = true;
    for (int i = 0; i < childrenCount; i++) {
        int childIndex = customOrder ? parent.getChildDrawingOrder(childrenCount, i) : i;
        final View child = (preorderedList == null)
                ? parent.getChildAt(childIndex) : preorderedList.get(childIndex);
        if (child == view) {
            isOnTop = false;
            break;
        } else if (child == comparedWith) {
            isOnTop = true;
            break;
        }
    }

    if (preorderedList != null) {
        preorderedList.clear();
    }
    return isOnTop;
}

该方法判断两个View绘制层级的逻辑和ViewGroup#dispatchDraw是一样的，有兴趣的同学可以深入研究一下。

动画过程中其余元素的状态如何

上文提到除去Shared Views其余可见性为Visible的View都会被添加到mTransitioningViews中，本节我们看看动画过程中这些View的状态是怎么样的。我们从EnterTransitionCoordinator#viewsReady()方法入手

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
// EnterTransitionCoordinator.java
@Override
protected void viewsReady(ArrayMap<String, View> sharedElements) {
    super.viewsReady(sharedElements);
    mIsReadyForTransition = true;
    hideViews(mSharedElements);
    Transition viewsTransition = getViewsTransition();
    if (viewsTransition != null && mTransitioningViews != null) {
        removeExcludedViews(viewsTransition, mTransitioningViews);
        stripOffscreenViews();
        hideViews(mTransitioningViews);
    }
    if (mIsReturning) {
        sendSharedElementDestination();
    } else {
        moveSharedElementsToOverlay();
    }
    if (mSharedElementsBundle != null) {
        onTakeSharedElements();
    }
}

从实现可以看出首先将mTransitioningViews隐藏，将view的alpha设置为0。真正进行动画是在startSharedElementTransition方法中进行，其中调用了beginTransition方法开始真正的动画

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
// EnterTransitionCoordinator.java
private Transition beginTransition(ViewGroup decorView, boolean startEnterTransition,
        boolean startSharedElementTransition) {
    Transition sharedElementTransition = null;
    // 忽略共享元素动画
    ...
    Transition viewsTransition = null;
    if (startEnterTransition) {
        mIsViewsTransitionStarted = true;
        if (mTransitioningViews != null && !mTransitioningViews.isEmpty()) {
            viewsTransition = configureTransition(getViewsTransition(), true);
        }
        if (viewsTransition == null) {
            viewsTransitionComplete();
        } else {
            final ArrayList<View> transitioningViews = mTransitioningViews;
            viewsTransition.addListener(new ContinueTransitionListener() {
                @Override
                public void onTransitionStart(Transition transition) {
                    mEnterViewsTransition = transition;
                    if (transitioningViews != null) {
                        showViews(transitioningViews, false);
                    }
                    super.onTransitionStart(transition);
                }

                @Override
                public void onTransitionEnd(Transition transition) {
                    mEnterViewsTransition = null;
                    transition.removeListener(this);
                    viewsTransitionComplete();
                    super.onTransitionEnd(transition);
                }
            });
        }
    }

    Transition transition = mergeTransitions(sharedElementTransition, viewsTransition);
    if (transition != null) {
        transition.addListener(new ContinueTransitionListener());
        if (startEnterTransition) {
            setTransitioningViewsVisiblity(View.INVISIBLE, false);
        }
        TransitionManager.beginDelayedTransition(decorView, transition);
        if (startEnterTransition) {
            setTransitioningViewsVisiblity(View.VISIBLE, false);
        }
        decorView.invalidate();
    } else {
        transitionStarted();
    }
    return transition;
}

可以看出其余的View的动画是通过getEnterTransition获得的，和Shared Transition同时进行，但是该方法传入了一个参数来判断是否进行enterTransition，该参数在startSharedElementTransition获得

1
2
3
4
5
6
7
// EnterTransitionCoordinator.java
boolean startEnterTransition = allowOverlappingTransitions() && !mIsReturning;

private boolean allowOverlappingTransitions() {
    return mIsReturning ? getWindow().getAllowReturnTransitionOverlap()
            : getWindow().getAllowEnterTransitionOverlap();
}

通过window#getAllowEnterTransitionOverlap()来判断是否进行enterTransition，该方法表示是否允许enterTransition尽可能早的执行，如果为True将和Shared Transition一起进行，如果为false呢？那么就会在EnterTransitionCoordinator#onRemoteExitTransitionComplete方法中被触发执行，该方法是被ExitTransitionCoordiantor通过notifyComplete触发的

1
2
3
4
5
6
protected void notifyComplete() {
    ...
    mResultReceiver.send(MSG_TAKE_SHARED_ELEMENTS, mSharedElementBundle);
    notifyExitComplete();
    ...
}

可见在EnterTransitionCoordinator执行Shared Transition动画后立马触发EnterTransition的动画(如果EnterTransitionOverlap为false)，视觉上差别不会很大

默认的动画是在哪里设置的

无论是共享元素动画还是EnterTransition都是从Window中获取的，我们并没有手动设置也可以生效，那是因为Window在加载的时候默认加载了动画

1
2
3
4
5
6
7
8
// PhoneWindow.java
private void installDecor() {
    ...
    mEnterTransition = getTransition(mEnterTransition, null, R.styleable.Window_windowEnterTransition);
    ...
    mSharedElementEnterTransition = getTransition(mSharedElementEnterTransition, null, R.styleable.Window_windowSharedElementEnterTransition);
    ...
}

可见是通过windowEnterTransition/windowSharedElementEnterTransition来获取的，在sdk/platforms/android-28/data/res/values/themes_material.xml文件中找到定义

1
2
3
4
5
6
<transitionSet xmlns:android="http://schemas.android.com/apk/res/android">
    <changeBounds/>
    <changeTransform/>
    <changeClipBounds/>
    <changeImageTransform/>
</transitionSet>

可以看出默认的Shared Transition是四个Transition的集合，其中默认支持ImageView的tranform。

其余元素在动画过程中被Shared Views覆盖怎么办

从最开始的Demo 录屏可以看出Activity B左下角的Button展示后会被参与共享元素动画的背景封面遮挡，动画结束后才再次显示出来，这是因为Shared Views都被显示到ViewGroupOverlay中了，所以会覆盖Button，动画结束后回到正常的View层级中Button才能显示。为了解决这个问题我们可以将Button也加入到共享元素中去，这样Button也会显示到ViewOverlay中，就不会被覆盖了。

怎么将View加入到共享元素中去

如果我们使用之前的办法，给Button加上transitionName，会发现行不通，因为在收集Shared View的时候会针对Activity A传递过来的name来做去重

1
2
3
4
5
6
7
8
9
// EnterTransitionCoordinator.java
protected void viewsReady(ArrayMap<String, View> sharedElements) {
    // 将sharedElements中不存在于mAllSharedElementNames中的元素删除
    sharedElements.retainAll(mAllSharedElementNames);
    if (mListener != null) {
        mListener.onMapSharedElements(mAllSharedElementNames, sharedElements);
    }
    ...
}

但是我们可以发现后面又调用了mListener#onMapSharedElements方法来添加Shared Views，该Listener类型为SharedElementCallback，我们可以通过activity来设置Listener并重写onMapSharedElements方法

1
2
3
4
5
6
7
8
9
10
setEnterSharedElementCallback(object : SharedElementCallback() {
    override fun onMapSharedElements(
        names: MutableList<String>?,
        sharedElements: MutableMap<String, View>?
    ) {
        super.onMapSharedElements(names, sharedElements)
        // 将Button加入SharedViews，避免被遮盖
        sharedElements?.put("button", button)
    }
})

这样就可以达到将Button加入到SharedElement中去的目的了，viewsReady中随后会调用moveSharedElementsToOverlay()将SharedView显示到ViewOverlay中去。

Button会参与共享元素动画吗

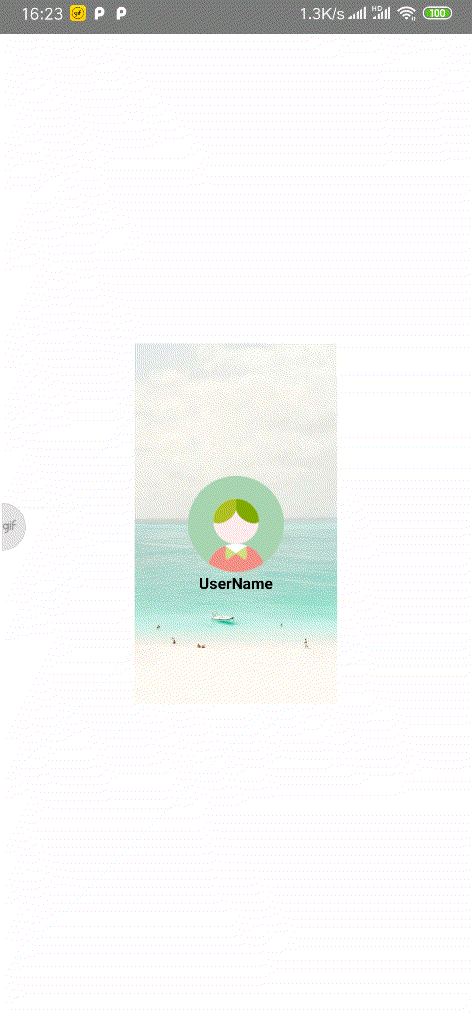

结论是不会，它只会在共享元素动画结束后和其余View一样通过调用moveSharedElementsFromOverlay()返回到正常布局中去。通过之前的分析可以知道是通过setSharedElementState方法将View设置为初始状态的，在该方法中首先通过transitinName从Activity A传递过来的bundle中获取参数，如果获取不到就直接return。Button是我们强行加入的，Activity A传递的bundle中自然没有，所以Button不会做任何改变，效果如下

返回动画的流程

返回和进入的核心流程很相似，但是更加简单。首先我们需要调用Activity#finishAfterTransition()方法来触发返回的动画，其内部调用了ActivityTransitionState#startExitBackTransition()方法

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
public boolean startExitBackTransition(final Activity activity) {
    if (mEnteringNames == null || mCalledExitCoordinator != null) {
        return false;
    } else {
        if (!mHasExited) {
            ...
            mReturnExitCoordinator = new ExitTransitionCoordinator(activity,
                    activity.getWindow(), activity.mEnterTransitionListener, mEnteringNames,
                    null, null, true);
            ...
            if (delayExitBack && decor != null) {
                final ViewGroup finalDecor = decor;
                OneShotPreDrawListener.add(decor, () -> {
                    if (mReturnExitCoordinator != null) {
                        mReturnExitCoordinator.startExit(activity.mResultCode,
                                activity.mResultData);
                    }
                });
            } else {
                mReturnExitCoordinator.startExit(activity.mResultCode, activity.mResultData);
            }
        }
        return true;
    }
}

内部给Activity B创建一个ExitTransitionCoordinator，调用startExit方法

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
public void startExit(int resultCode, Intent data) {
    if (!mIsExitStarted) {
        mIsExitStarted = true;
        pauseInput();
        ...
        moveSharedElementsToOverlay();
        if (decorView != null && decorView.getBackground() == null) {
            getWindow().setBackgroundDrawable(new ColorDrawable(Color.TRANSPARENT));
        }
        final boolean targetsM = decorView == null || decorView.getContext()
                .getApplicationInfo().targetSdkVersion >= VERSION_CODES.M;
        ArrayList<String> sharedElementNames = targetsM ? mSharedElementNames :
                mAllSharedElementNames;
        ActivityOptions options = ActivityOptions.makeSceneTransitionAnimation(mActivity, this,
                sharedElementNames, resultCode, data);
        mActivity.convertToTranslucent(new Activity.TranslucentConversionListener() {
            @Override
            public void onTranslucentConversionComplete(boolean drawComplete) {
                if (!mIsCanceled) {
                    fadeOutBackground();
                }
            }
        }, options);
        startTransition(new Runnable() {
            @Override
            public void run() {
                startExitTransition();
            }
        });
    }
}

通过调用Activity#convertToTranslucent()触发Activity A restart()接收到options，options是通过ActivityOptions#makeSceneTransitionAnimation方法创建，将this传递，并设置isReturning=true。Activity A触发后走的和之前一样的流程到EnterTransitionCoordinator#viewsReady()

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
@Override
protected void viewsReady(ArrayMap<String, View> sharedElements) {
    super.viewsReady(sharedElements);
    mIsReadyForTransition = true;
    hideViews(mSharedElements);
    Transition viewsTransition = getViewsTransition();
    if (viewsTransition != null && mTransitioningViews != null) {
        removeExcludedViews(viewsTransition, mTransitioningViews);
        stripOffscreenViews();
        hideViews(mTransitioningViews);
    }
    if (mIsReturning) {
        sendSharedElementDestination();
    } else {
        moveSharedElementsToOverlay();
    }
    if (mSharedElementsBundle != null) {
        onTakeSharedElements();
    }
}

不过由于returning为true，触发sendSharedElementDestination方法，将MSG_SHARED_ELEMENT_DESTINATION发送给Activity B的ExitTransitionCoordinator，ExitTransitionCoordinator开始sharedElementExitBack方法开始返回动画

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
// ExitTransitionCoordinator.java
private void sharedElementExitBack() {
    final ViewGroup decorView = getDecor();
    if (decorView != null) {
        decorView.suppressLayout(true);
    }
    if (decorView != null && mExitSharedElementBundle != null &&
            !mExitSharedElementBundle.isEmpty() &&
            !mSharedElements.isEmpty() && getSharedElementTransition() != null) {
        startTransition(new Runnable() {
            public void run() {
                startSharedElementExit(decorView);
            }
        });
    } else {
        sharedElementTransitionComplete();
    }
}

private void startSharedElementExit(final ViewGroup decorView) {
    Transition transition = getSharedElementExitTransition();
    transition.addListener(new TransitionListenerAdapter() {
        @Override
        public void onTransitionEnd(Transition transition) {
            transition.removeListener(this);
            if (isViewsTransitionComplete()) {
                delayCancel();
            }
        }
    });
    final ArrayList<View> sharedElementSnapshots = createSnapshots(mExitSharedElementBundle,
            mSharedElementNames);
    OneShotPreDrawListener.add(decorView, () -> {
        // preDraw的时候将View设置为Activity A的状态，来触发动画
        setSharedElementState(mExitSharedElementBundle, sharedElementSnapshots);
    });
    setGhostVisibility(View.INVISIBLE);
    scheduleGhostVisibilityChange(View.INVISIBLE);
    if (mListener != null) {
        mListener.onSharedElementEnd(mSharedElementNames, mSharedElements,
                sharedElementSnapshots);
    }
    // 开始动画
    TransitionManager.beginDelayedTransition(decorView, transition);
    scheduleGhostVisibilityChange(View.VISIBLE);
    setGhostVisibility(View.VISIBLE);
    decorView.invalidate();
}

结语

本文大致介绍了共享元素动画的流程，且着重解析了底层实现的细节，如果大家想深挖动画流程建议阅读源码。

参考资料

Android中ResultReceiver使用
Android高阶转场动画-ShareElement完全攻略
安卓自定义View进阶-Matrix原理
安卓自定义View进阶-Matrix详解
GhostView
ViewOverlay 的使用
