使用ItemDecoration打造列表顶部悬浮效果

发表于 更新于 分类于 本文字数： 4.9k 阅读时长 ≈ 4 分钟

ItemDecoration基本用法

ItemDecoration是用来给RecyclerView添加分隔线的，我们可以通过自定义ItemDecoration来实现各种效果，我们先来看一下基本用法。
首先我们继承ItemDecoration，要实现三个方法

1
2
3
4
5
6
7
8
9
10
11
12
13
14
@Override
      public void onDraw(Canvas c, RecyclerView parent, RecyclerView.State state) {
          super.onDraw(c, parent, state);
      }

      @Override
      public void onDrawOver(Canvas c, RecyclerView parent, RecyclerView.State state) {
          super.onDrawOver(c, parent, state);
      }

      @Override
      public void getItemOffsets(Rect outRect, View view, RecyclerView parent, RecyclerView.State state) {
          super.getItemOffsets(outRect, view, parent, state);
      }
  • getItemOffsets():使用这个方法来给其中一个item（view）添加间隔，用来绘制分割线，比如我们通过parent.getChildAdapterPosition(view)得到这个item的position，然后我们使用outRect.top = 100来使这个item的上面多出100高度的矩形空间用来绘制，对应的left之类的可以类比。
  • onDraw():用来绘制分割线，一般在这个方法里遍历parent的全部child，然后得到position（注意这里的child只能得到展示在页面的，所以需要额外计算得到真实的position）根据情况看看需不需要绘制分割线。
  • onDrawOver():和onDraw()很像，区别在于这个绘制的显示在最上方，原因马上说。

在RecyclerView绘制的时候，首先调用onDraw绘制分割线，然后调用自身的onDraw绘制自己（各种item），最后调用onDrawOver绘制，三个绘制用的一个Canvas，所以最后绘制的会覆盖之前的。

代码实战

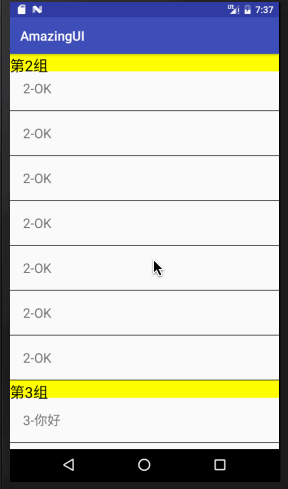

刚看理论肯定云里雾里，这时候就需要敲代码来加深理解和记忆了，我们要完成的效果如下
这里写图片描述

在RecyclerView中添加数据

data

1
2
3
4
private String[] data = {"1-你好", "1-你好", "1-你好", "1-你好", "1-你好", "1-你好", "1-你好",
                         "2-OK", "2-OK", "2-OK", "2-OK", "2-OK", "2-OK", "2-OK",
                         "3-你好", "3-你好", "3-你好", "3-你好", "3-你好", "3-你好", "3-你好",
                         "4-OK", "4-OK", "4-OK", "4-OK", "4-OK", "4-OK", "4-OK",};

Adapter

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
RecyclerView.Adapter<RecyclerView.ViewHolder> adapter = new RecyclerView.Adapter<RecyclerView.ViewHolder>() {
    @Override
    public RecyclerView.ViewHolder onCreateViewHolder(ViewGroup parent, int viewType) {
        View v =  LayoutInflater.from(MainActivity.this).inflate(R.layout.item_layout, parent, false);
        return new MyViewHolder(v);
    }

    @Override
    public void onBindViewHolder(RecyclerView.ViewHolder holder, int position) {
        MyViewHolder viewHolder = (MyViewHolder) holder;
        viewHolder.textView.setText(data[position]);
    }

    @Override
    public int getItemCount() {
        return data.length;
    }

    class MyViewHolder extends RecyclerView.ViewHolder {

        public TextView textView;

        public MyViewHolder(View itemView) {
            super(itemView);
            textView = (TextView) itemView.findViewById(R.id.text);
        }
    }
};

item_layout

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:orientation="vertical" android:layout_width="match_parent"
    android:layout_height="wrap_content">

    <TextView
        android:id="@+id/text"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_margin="20dp"
        android:textSize="20sp"/>

    <View
        android:layout_width="match_parent"
        android:layout_height="1dp"
        android:background="#000"/>

</LinearLayout>

给每一组前面添加组名

首先我们需要两个方法分别判断是不是该组第一个item和返回改组的组名

1
2
3
4
5
6
7
private String getGroupName(int index) {
    return "第" + (index / 7 + 1) + "组";
}

private boolean isFirstOfGroup(int index) {
    return index % 7 == 0;
}

然后我们先对每一组第一个item上部添加空间来绘制

1
2
3
4
5
6
7
8
@Override
public void getItemOffsets(Rect outRect, View view, RecyclerView parent, RecyclerView.State state) {
    super.getItemOffsets(outRect, view, parent, state);
    int index = parent.getChildAdapterPosition(view);
    if (isFirstOfGroup(index)) {
        outRect.top = mTopHeight;
    }
}

这里mTopHeight是组名的高度，然后我们开始绘制

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
@Override
public void onDraw(Canvas c, RecyclerView parent, RecyclerView.State state) {
    super.onDraw(c, parent, state);
    // 得到item真实的left和right（减去parent的padding）
    int left = parent.getPaddingLeft();
    int right = parent.getWidth() - parent.getPaddingRight();

    for (int i = 0; i != parent.getChildCount(); i++) {
        // 直接获得的child只有当前显示的，所以就算i是0的index也只是当前第一个，而不是所有第一个
        View child = parent.getChildAt(i);
        int index = parent.getChildAdapterPosition(child);
        if (isFirstOfGroup(index)) {
         // 每组第一个item都留有空间来绘制
            int top = child.getTop() - mTopHeight;
            int bottom = child.getTop();
            // 绘制背景色
            Paint paint = new Paint();
            paint.setColor(Color.YELLOW);
            c.drawRect(left, top, right, bottom, paint);
            // 绘制组名
            paint.setColor(Color.BLACK);
            paint.setTextSize(60);
            paint.setTextAlign(Paint.Align.LEFT);
            paint.setAntiAlias(true);
            c.drawText(getGroupName(index), left, bottom, paint);
        }
    }
}

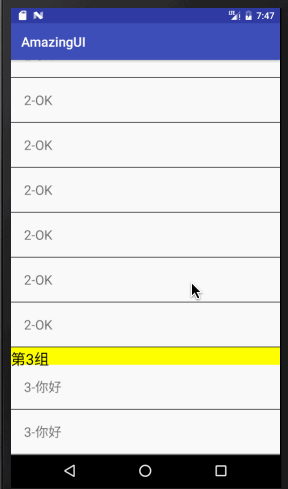

效果如下
这里写图片描述

添加顶部悬浮

我们先来分析一下，平常情况就是顶部绘制一个组名，我们可以通过onDrawOver来覆盖后面的内容达到悬浮的效果。当我们目前页面第二个item是下一组的第一个item的时候情况就不一样了（也就是下一个组马上就要到达顶部的时候），我们的顶部组就会向上发生偏移（像被顶上去的样子），这时候我们只需要计算绘制的bottom是多少就好了（top就是0）。我们可以这样来做

1
2
3
4
5
6
7
8
int bottom = 0;
if (isFirstOfGroup(index + 1)) {
 // 下一个组马上到达顶部
    bottom = Math.min(child.getBottom(), mTopHeight);
} else {
    // 普通情况
    bottom = mTopHeight;
}

当下一个组马上到达顶部的时候，我们选择mTopHeight和child.getBottom()中比较小的来作为bottom，这样就可以保证，当悬浮组名bottom超过该组最后一个item的bottom的时候改为最后一个item的bottom，最后消失。
最后看一下效果
这里写图片描述
